GIS GPH Handy elektrisk kjettingtalje med betjeningshåndtak 100–500 kg
Pris
Konfigurer taljen nedenfor — pris, vekt og frakt oppdateres fortløpende etter hvert som du velger.
Kategorier:
Elektriske kjettingtaljer
Tagger:
Elektriske taljer,
Verkstedskraner
Volumrabatt — spar opptil 12%
Rabatten beregnes automatisk ut fra delsummen i handlekurven.
| Antall | Rabatt |
|---|---|
| 1 enhet | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% kombinasjonsrabatt når denne bestillingen inneholder varer fra minst to produktkategorier (f.eks. en talje + en svingkran). Kombinert med volumrabatt kan den totale besparelsen bli opptil 15%.
Konfigurer taljen din
Velg kapasitet, spennvidde og tilvalg. Pris, vekt og frakt oppdateres fortløpende.
Trinn 0 — obligatorisk
Hvordan skal du bruke denne taljen?
Velg alternativet som passer best. Hver driftsklasse har sitt eget kapasitetsområde: Jo mer krevende bruken er, desto lavere er den nominelle lasten. Hvis du velger en lavere driftsklasse enn den faktiske bruken krever, bortfaller produsentgarantien, og det er fare for motorhavari. Hvis du er usikker, velger du den høyeste forventede driftsklassen — taljen du faktisk trenger.
Lagre konfigurasjonen
Få en delbar lenke, send PDF-filen til deg selv via e-post, så lagrer vi konfigurasjonen hos oss. Vi bekrefter e-postadressen din med en kort kode før noe sendes.
Tilbakestille konfigurasjonen?
Alle valg (driftsklasse, kapasitet, løftehastighet, løpekatt, tilvalg…) tilbakestilles til standardinnstillingene. Gjeldende antall og leveringsadresse beholdes. Dette kan ikke angres.
Trenger du et skreddersydd tilbud?
Send oss kravspesifikasjonen din via tilbudsskjemaet — dette produktet fylles ut på forhånd, og du kan legge til flere varer i samme forespørsel.

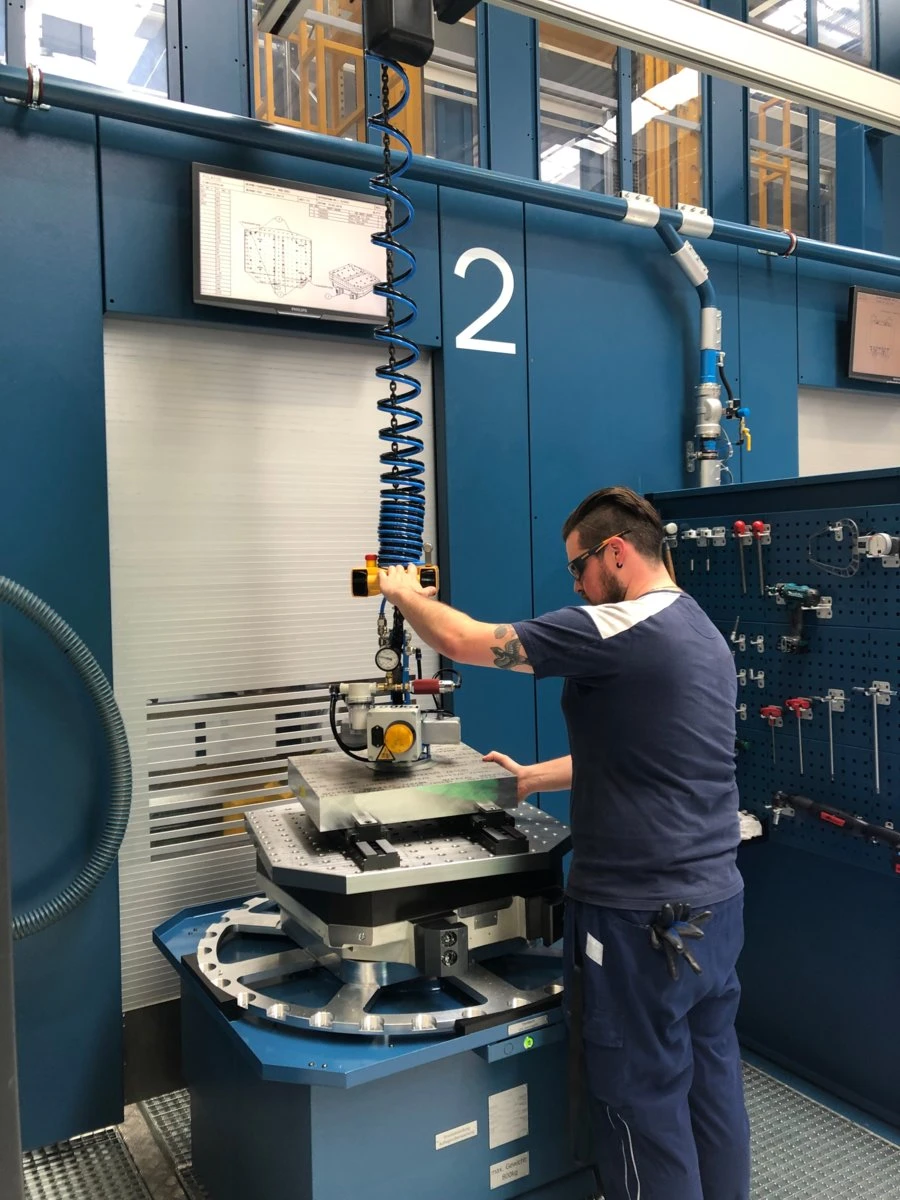

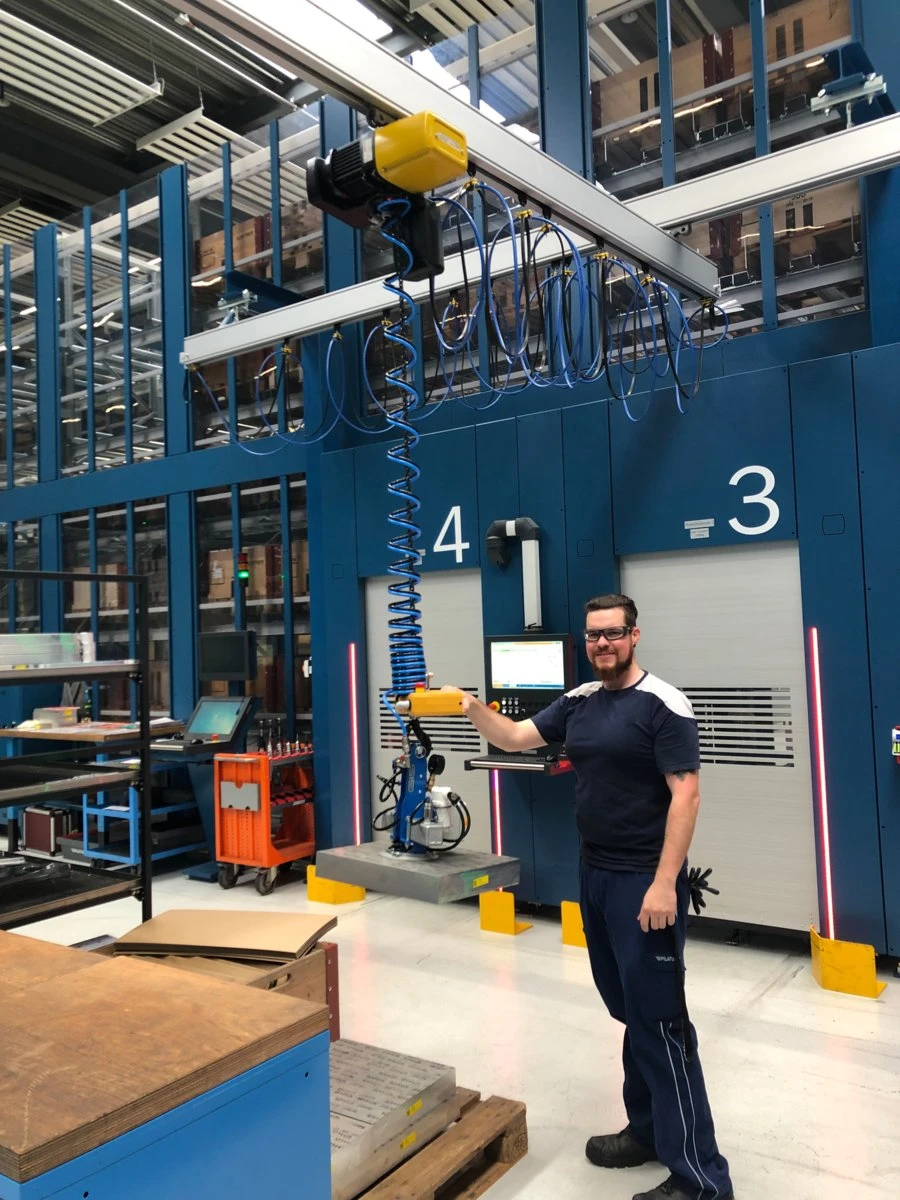

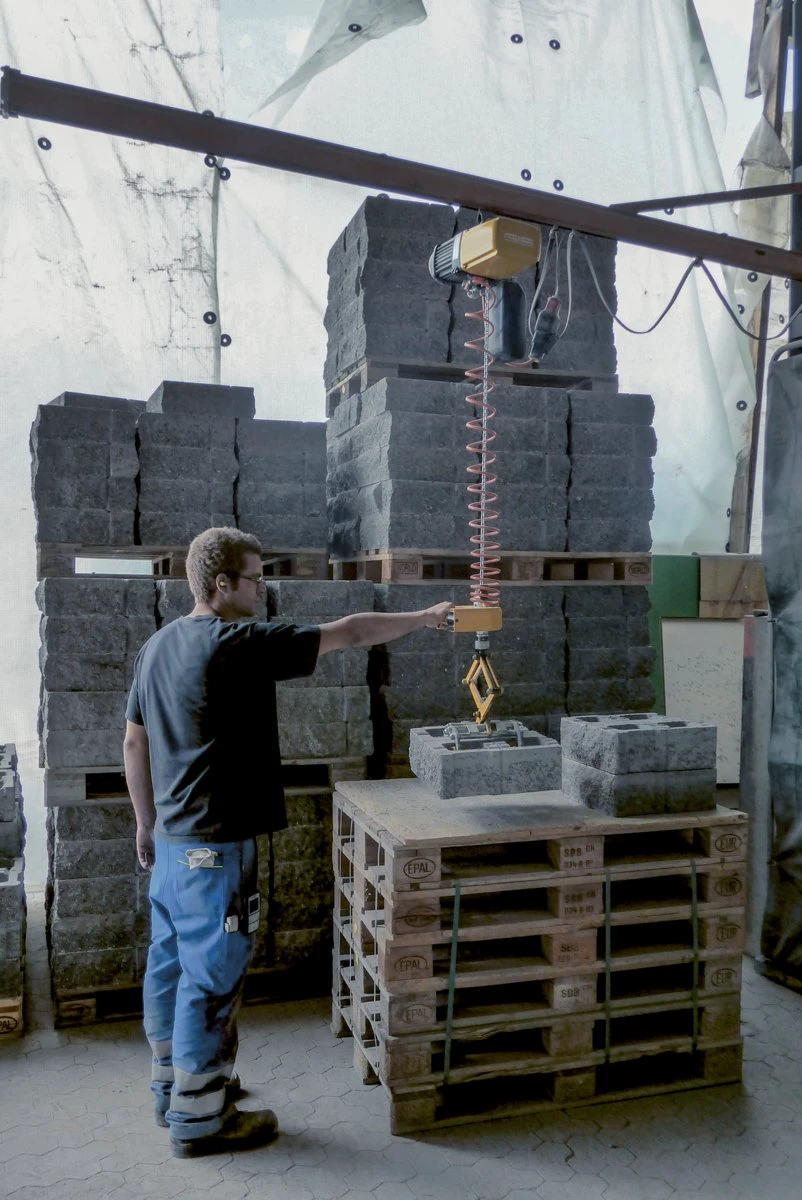

GIS Handy-modellene GPMH 250 og GPH 500 har betjeningshåndtaket montert direkte på lastkjeden. Operatøren kan styre transportgodset og betjene taljen med én hånd – ideelt for rask og nøyaktig håndtering på arbeidsstasjoner. Ettersom håndtaket sitter ved kjedeenden, er ekstra strekkavlastning ikke nødvendig, og kjedet kan styres presist.
Viktige egenskaper

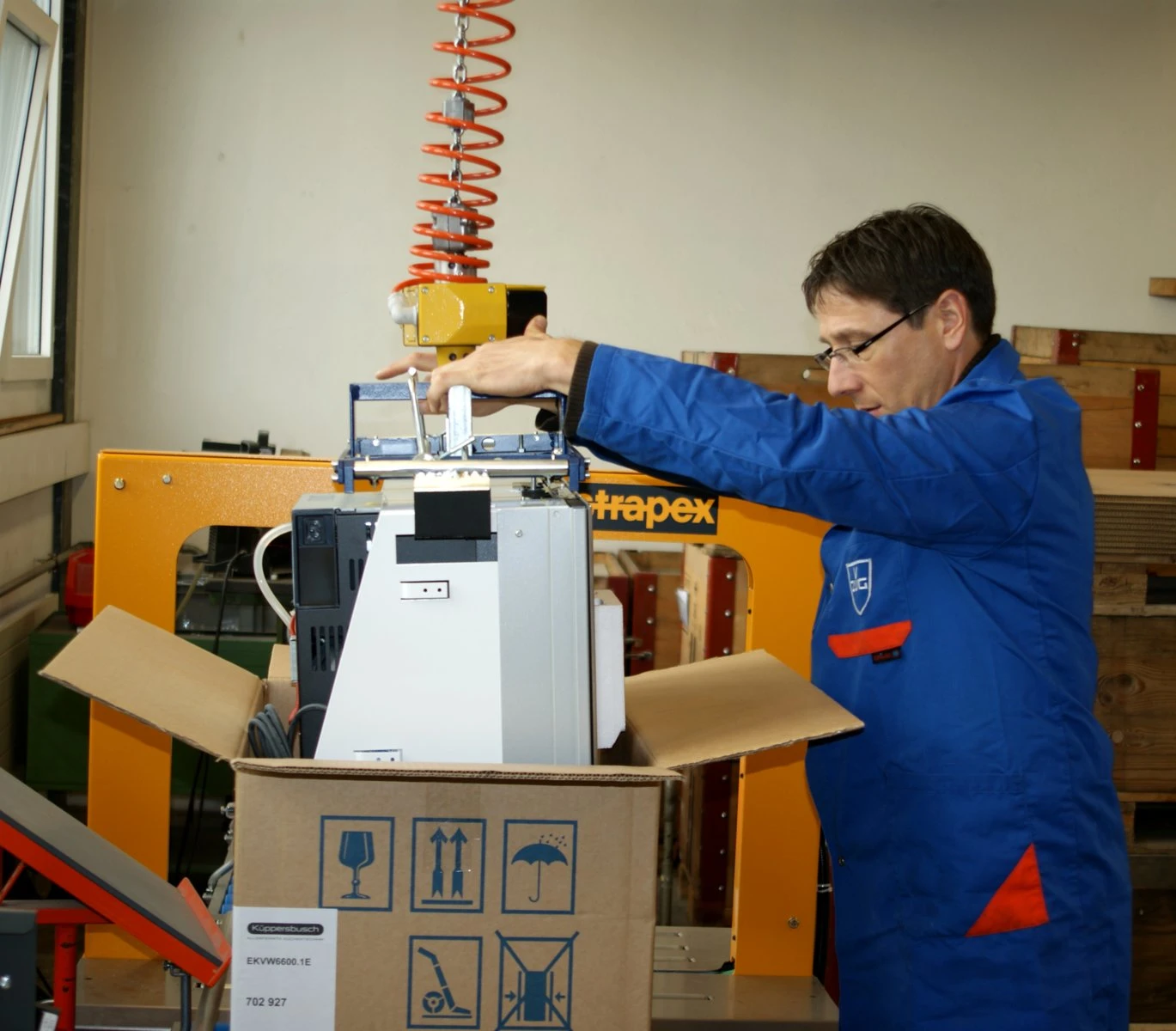

- Betjeningshåndtak festet ved kjedeenden – operatøren styrer lasten og kontrollerer løftingen med ÉN hånd; separat styretablå eller styrekabel er ikke nødvendig
- Passer for både venstre- og høyrehendte operatører; betjeningsringen går alltid tilbake til utgangsposisjonen
- GPMH 250: basert på minitaljen GPM 250 – opptil 250 kg, 3 m standard løftehøyde og kun 19 kg egenvekt
- GPH 500: basert på GP 500 – opptil 500 kg, 4 m standard løftehøyde, 25 kg egenvekt og klassifisering opptil driftsklasse A7/M7 (tre skift)
- Hastighetsprofiler: NF med to hastigheter, 8/2 m/min (standard), eller hurtig SF, 16/4 m/min ved halv kapasitet; GPH 500 leveres også med én hastighet som N (8 m/min) eller langsom NL (4 m/min)
- Raskt lastfeste: fast lastkrok, dreibar lastkrok (GPH 500) eller kobling med gjengebolt M12 for kundetilpassede lastoppheng
- Valgfri slakkjedebryter (GPH 500) stopper taljen dersom kjedet blir slakt
- Kapslingsgrad IP65, isolasjonsklasse F og lastkrok i henhold til DIN 15401; trefaset strømforsyning (3 × 400 V / 3 × 230 V)
- GPH 500-versjoner med frekvensomformer (FU) for mykstart og Handy-teleskopmodellen GPHT 500 for eksentriske laster er tilgjengelige på forespørsel
- Oppfyller kravene i maskindirektivet 2006/42/EF
Teknisk oversikt
- Modell/SKU: GIS-GPH (GPMH 250 / GPH 500)
- Produktfamilie: Elektriske kjettingtaljer
- Løftekapasitet: 100–500 kg
- Løftehøyde: 3 m (GPMH 250) / 4 m (GPH 500), fastsatt av Handy-settet
- Løftehastighet: 8/2 m/min (NF) eller 16/4 m/min (SF); GPH 500 også 8 m/min (N) / 4 m/min (NL)
- Driftsklasse: A5/M5–A6/M6 (GPMH 250), opptil A7/M7 (GPH 500)
- Strømforsyning: 3 × 400 V / 3 × 230 V, 50 Hz
- Kapslingsgrad: IP65
- Typiske bruksområder: monteringsstasjoner, maskinmating, pakkelinjer og nøyaktig enhåndsposisjonering av arbeidsstykker
Konfigurer løftekapasitet, løftehøyde (modell), driftsklasse, hastighetsprofil og lastfeste på nett. Legg deretter taljen i handlekurven eller tilbudslisten. Hver konfigurasjon prises i henhold til den gjeldende fabrikkprislisten fra GIS.
Spesifikasjoner
| Modell | Løftekapasitet (driftsklasse) | Løftehastighet ved 50 Hz | Løftehøyde | Egenvekt |
|---|---|---|---|---|
| GPMH 250/1NF3 | 250 kg ved M5 / 200 kg ved M6 | 8/2 m/min | 3 m | 19 kg |
| GPMH 250/1SF3 | 125 kg ved M5 / 100 kg ved M6 | 16/4 m/min | 3 m | 19 kg |
| GPH 500/1N4 | 500 kg ved M5 / 320 kg ved M7 | 8 m/min | 4 m | 25 kg |
| GPH 500/1NF4 | 500 kg ved M5 / 320 kg ved M7 | 8/2 m/min | 4 m | 25 kg |
| GPH 500/1SF4 | 250 kg ved M5 / 160 kg ved M7 | 16/4 m/min | 4 m | 25 kg |
Én kjedepart og kun trefaset strømforsyning. Løftehøyden er fastsatt av Handy-settet, med håndtaket ved kjedeenden. Lastfester: fast krok, dreibar krok (GPH 500) eller gjengebolt M12 (kobling 9210.4009.4). GPH 500 FU-versjoner med mykstart og teleskopmodellen GPHT 500 for eksentriske laster (maks. 150 Nm) er tilgjengelige på forespørsel. Verdiene er basert på databladene 9500.9211.5 / 9511.9206.5 og håndboken for spesialmodeller 9500.9004.1.
Hva det brukes til
- Elektrisk talje for gjentatte løft ved arbeidsstasjoner, på svingkraner/portalkraner og monorailsystemer.
- Produksjonslinjer, montering og vedlikehold med hyppige sykluser.
- Integrering i maskinbygging.
Kontroller før du velger
- WLL og driftsklasse for den faktiske syklusfrekvensen
- Løftehøyde og krokvandring
- Hastighet og to hastigheter for finposisjonering
- Løpekatt (manuell/elektrisk) og bjelkeprofil
- Spenning og styring (42 V lavspennings-hengestyring, radio)
- Miljø: støv, fuktighet, temperatur
Ikke egnet for
- Paller på gulvet
- Eksplosjonsfarlige atmosfærer — bruk trykkluftdrevne ATEX-taljer
- Utendørs bruk uten tilstrekkelig kapslingsgrad
Før du bestiller Teknisk kontroll — vi avklarer enkelte parametere og kompatibilitet med deg før bestilling.
For å bekrefte riktig konfigurasjon vil vi spørre om følgende:
- Tyngste last og hvor ofte per time / per dag? Driftsklassen (FEM/ISO) må samsvare med syklusfrekvensen, ellers overopphetes taljen og slites raskt. WLL alene avgjør aldri modellen.
- Løftehøyde (krokens bevegelsesvei) og tilgjengelig fri høyde mellom bjelke/krok og last? Kjettinglengden må dekke krokens bevegelsesvei; talje + løpekatt + krokhøyde må passe innenfor den frie høyden, målt for hele enheten.
- Finnes det et sertifisert opphengspunkt: bjelke, svingkran, portalkran, kranbane? Bjelkeprofil (IPE/HEA/HEB) og flensbredde/-tykkelse? Uten et opphengspunkt kan taljen ikke brukes; løpekatten må passe til flensen, og bjelken må tåle lasten.
- Tilgjengelig strømforsyning: 3×400 V, 230 V, frekvens; eller trykkluft (trykk og luftmengde ved taljen)? Avgjør elektrisk eller trykkluftdrevet utførelse; enfase begrenser kapasiteten; lufttrykket ved kompressoren er ikke trykket ved taljen.
Vanlige feil som bør unngås
- Velg aldri kun etter WLL — driftsklasse, frihøyde, strømforsyning og bjelkegeometri avgjør vanligvis modellen.
- Skråtrekk er ikke tillatt med mindre taljen uttrykkelig er konstruert for det.
Nyttig å ha klart: Masse/tyngdepunkt · Krokens bevegelsesbane · Sykluser per time, timer per dag · Bjelkeprofil og flensbredde · Spenning · Foto av plasseringen
Egenskaper
| Løftekapasitet | 100–500 kg |
|---|---|
| Løftehøyde | 3 m (GPMH 250), 4 m (GPH 500) |
| Løftehastighet | opptil 16/4 m/min (SF) |
| Driftsklasse (ISO/FEM) | M5–M7 (A5–A7) |
| Beskyttelsesklasse | IP65 |
| Merke | GIS |
| Samsvar | Maskindirektiv: 2006/42/EC |
| GIS-modell | GPH / GPMH (praktisk) |
| Modell | Løftekapasitet (driftsklasse) | Løftehastighet 50 Hz | Løftehøyde | Egenvekt |
|---|---|---|---|---|
| GPMH 250/1NF3 | 250 kg @ M5 / 200 kg @ M6 | 8/2 m/min | 3 m | 19 kg |
| GPMH 250/1SF3 | 125 kg @ M5 / 100 kg @ M6 | 16/4 m/min | 3 m | 19 kg |
| GPH 500/1N4 | 500 kg @ M5 / 320 kg @ M7 | 8 m/min | 4 m | 25 kg |
| GPH 500/1NF4 | 500 kg @ M5 / 320 kg @ M7 | 8/2 m/min | 4 m | 25 kg |
| GPH 500/1SF4 | 250 kg @ M5 / 160 kg @ M7 | 16/4 m/min | 4 m | 25 kg |
Én kjettingpart, kun 3-faset strømforsyning. Løftehøyden er fastsatt av Handy-settet (håndtak ved kjettingenden). Lastfester: fast krok, dreibar krok (GPH 500), gjengebolter M12 (kobling 9210.4009.4). GPH 500 FU-versjoner med mykstart og teleskopmodellen GPHT 500 for eksentriske laster (maks. 150 Nm) er tilgjengelige på forespørsel. Verdiene følger databladene 9500.9211.5 / 9511.9206.5 og håndboken for spesialmodeller 9500.9004.1.
