GIS GPFU elektrisk kjettingtalje med integrert frekvensomformer

Konstruert og testet i henhold til: EN 14492-2

3D-forhåndsvisning Dra for å rotere · rull for å zoome

Tilbake til katalogen

GIS GPFU elektrisk kjettingtalje med frekvensomformer 100–2500 kg

Name: GIS GPFU elektrisk kjettingtalje med frekvensomformer 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

SKU-rot: GIS-GPFU | Marked: NO | Språkinnstilling: nb

Pris Konfigurer taljen nedenfor — pris, vekt og frakt oppdateres fortløpende etter hvert som du velger.

brosjyre Brosjyre Spørreskjema Bruksanvisning CE-erklæring GPFU-tegning Reservedeler

Kategorier: Elektriske kjettingtaljer

Tagger: Elektriske taljer, Verkstedskraner

Volumrabatt — spar opptil 12% Rabatten beregnes automatisk ut fra delsummen i handlekurven.

Antall	Rabatt
1 enhet	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% kombinasjonsrabatt når denne bestillingen inneholder varer fra minst to produktkategorier (f.eks. en talje + en svingkran). Kombinert med volumrabatt kan den totale besparelsen bli opptil 15%.

Konfigurer taljen din

Velg kapasitet, spennvidde og tilvalg. Pris, vekt og frakt oppdateres fortløpende.

Trinn 0 — obligatorisk

Hvordan skal du bruke denne taljen?

Velg alternativet som passer best. Hver driftsklasse har sitt eget kapasitetsområde: Jo mer krevende bruken er, desto lavere er den nominelle lasten. Hvis du velger en lavere driftsklasse enn den faktiske bruken krever, bortfaller produsentgarantien, og det er fare for motorhavari. Hvis du er usikker, velger du den høyeste forventede driftsklassen — taljen du faktisk trenger.

1 Løftekapasitet — kg

2 Løftehøyde — m

3 Strømforsyning

GPFU-taljer er kun konstruert for 3-faset strømnett (frekvensomformeren krever 3-faset strømforsyning) — 3 × 400 V er verkstedstandarden. 1-faseversjoner er ikke tilgjengelige med frekvensomformer.

4 Løftehastighet

Den integrerte frekvensomformeren (15–87 Hz) gir mykstart og trinnløs hastighetsregulering i to områder fra standardhengetablået. N oppnår 9.6 m/min i 1-partig utførelse. NL halverer hastighetene for mer nøyaktig posisjonering. 2-partige utførelser dobler kapasiteten og halverer hastigheten. Akselerasjonsramper og hastigheter kan justeres på fabrikken.

5 Opphengsløpekatt (GHF/GMF)

Valgfri GIS-opphengsløpekatt for å føre taljen langs en I-bjelke. GHF er manuell (håndskjøvet), mens GMF er motorisert. Når en løpekatt monteres, må taljen ha øyeboltoppheng (teknisk krav fra GIS), og alternativet med krokoppheng blir derfor utilgjengelig. Prisene for motorisert GMF inkluderer den obligatoriske GMF-GP-tilkoblingskabelen (CHF 21).

6 Flensbredde (bjelkebredde)

Bredden på flensen til I-bjelken/monorailen som løpekatten kjører på. Standardområder leveres fra fabrikk uten pristillegg. Bredere bjelker kan medføre et tillegg for støttebolt- eller motvektfeste. Mål flensen (den øvre horisontale kanten) på bjelken i millimeter.

7 Oppheng

Øyeboltoppheng er standard fast innfesting. Krokoppheng gjør det mulig å flytte taljen mellom løpekatter uten å koble om kablingen.

8 Kjettingbeholder

Kjettingbeholderen samler opp den slakke kjettingen under løfting. Plast er rimeligst, tekstilposer rommer mer kjetting, og MF-versjoner (stålplateramme) reduserer byggehøyden ved installasjoner med begrenset frihøyde.

9 Girgrensebryter

Standard giret endebryter er inkludert for 3-fasemodeller. Doble nødstopp gir en ekstra, redundant utkobling. Eksterne endestopp er påkrevd for høye installasjoner og fungerer kun med en kjettingbeholder i tekstil.

10 Spenning / sertifisering

Standard EU-spenninger er inkludert. Spesialspenning omfatter ikke-standardiserte motorviklinger. CSA/CUS-utførelse omfatter nordamerikanske sertifiseringer (kun 60 Hz).

11 Styrebryter / hengekontroll

Premium-brytervariantene kommer i tillegg til det standard hengende styretablået. Den faktiske lengden på styrekabelen velges i neste trinn. Når en motorisert GMF-løpekatt velges, leveres styretablået automatisk med 4 knapper + ES (GIS-teknisk regel).

12 Lengde på styrekabel

Standardkabelen tilpasset løftehøyden har GIS-kataloglengde (2 knapper: løftehøyde − 1,2 m; 4 knapper: løftehøyde − 1 m). Dra glidebryteren eller angi en verdi mellom 2 og 60 m hvis du trenger en annen lengde (f.eks. installasjoner over flere nivåer). Katalogens trinnpriser gjelder når lengden tilsvarer standarden for en løftehøyde på 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m. Ellers beregnes pris for grunnsett + per meter.

13 Sikkerhetskrok

Erstatter standard løftekrok med en sikkerhetskrok (sperreleppe og høyere sikkerhetsfaktor). Påkrevd på enkelte byggeplasser og anlegg i underholdningsbransjen.

14 Ekstra brems

Legger til en redundant brems for ekstra sikkerhet ved løfteoperasjoner (underholdningsbransjen, personløft).

15 Termisk beskyttelse

Termisk motorvern. Klixon er en bimetallbryter som fysisk åpner styrekretsen ved utkoblingstemperaturen; PTC er en termistor som enten avgir et signal (variant uten utkobling) eller kobler ut motoren (variant med utkobling) via et relé. Dette er alternative kretser — velg én.

16 Driftsdatateller

Registrerer driftstimer / sykluser for prediktivt vedlikehold. Krever 42 V styrespenning (standard 3-fasemodeller).

17 Utkobling ved slakkjede

Stopper taljen hvis kjettingen blir slakk (svikt i lastunderstøttelsen). Påkrevd for enkelte bruksområder innen personløft/teater.

18 Sikkerhetsradiostyring

Trådløs 2-knappers håndkontroll med nødstopp. 42 V er standard for trefasetaljer, 24 V for spesiell lavspenningsstyring. En velgerbryter gjør det mulig å betjene flere taljer med én håndkontroll.

Konfigurasjon —

Nettopris —

Antall

Volumprising — spar opptil 12 %

Antall	Rabatt

Pakketilbud: ytterligere 3 % rabatt når denne bestillingen kombinerer varer fra minst to produktkategorier (f.eks. en talje + en svingkran).

Prisspesifikasjon

Netto totalt (ekskl. mva.)	—

Beregnet vekt —
Leveringstid —
Nivå for monteringssett —
Totalhøyde —

Leveringsbetingelser: FCA (Incoterms 2020). Du eller speditøren din henter varene hos oss; vi laster varene og utarbeider EX-1-eksportdeklarasjonen. Se leveringssiden for mer informasjon.

Dette nettstedet er beskyttet av reCAPTCHA, og Googles personvernregler og vilkår for bruk gjelder.

Trenger du et skreddersydd tilbud?

Send oss kravspesifikasjonen din via tilbudsskjemaet — dette produktet fylles ut på forhånd, og du kan legge til flere varer i samme forespørsel.

Be om tilbud

GIS GPFU er frekvensomformerversjonen av den velprøvde elektriske kjettingtaljen GIS GP. Mens en standardtalje veksler mellom to faste hastigheter, akselererer og bremser GPFU trinnløst. Dette er ideelt ved et høyt antall sykluser, nøyaktig posisjonering eller skånsom håndtering av følsomme laster.

Viktige egenskaper

Integrert frekvensomformer (2,2 kW på rammestørrelsene GP 250/500 FU og 3,7 kW på GP 1000 FU) som driver en firepolet stator – begge hastighetstrinn genereres elektronisk (15–87 Hz)
Mykstart og mykstopp: skånsomt for lasten, kjettingen og stålkonstruksjonen; lastpendling reduseres til et minimum
Løftehastigheter på opptil 9,6 m/min (N FU, 1-part) – omtrent 20 % raskere enn standardtaljen med to hastigheter ved maksimal hastighet
Akselerasjonsramper og begge hastigheter kan justeres individuelt på fabrikken eller under idriftsetting
Konstruert for høy koblingsfrekvens og drift over flere skift: Alle kombinasjoner av løftekapasitet og kjettingparter er katalogisert opptil driftsklasse A7/M7. En ekstrem klassifisering på 200 sykluser/60 % ED er tilgjengelig på forespørsel
Radiofrekvensfilter – samsvarer med EMC-standarden EN 61000 for industrimiljøer (klasse A)
Totrinns trykknappstyring fra standard GIS-hengestyring eller radiofjernkontroll – krever ingen særskilt operatøropplæring
Kapslingsgrad IP65, isolasjonsklasse F og lastekrok i henhold til DIN 15401
Manuell (GHF) eller motordrevet (GMF) løpekatt er tilgjengelig; kun trefaset strømforsyning
GP 1600 FU og GP 2500 FU (opptil 6300 kg, 5,5 kW frekvensomformer med bremsemotstand) er tilgjengelige på forespørsel
Samsvarer med maskindirektivet 2006/42/EF

Teknisk oversikt

Modell/SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Produktfamilie: Elektriske kjettingtaljer
Løftekapasitet: 100–2500 kg
Løftehøyde: 3–60 m
Løftehastighet: trinnløst opptil 9,6 m/min (1-part) / 4,8 m/min (2-part), 15–87 Hz
Driftsklasse: M3–M7 (ISO 4301-1 / FEM), FU-kapasitetsområdet er klassifisert én driftsklasse strengere enn standard GP
Strømforsyning: 3 × 400 V / 3 × 230 V, 50 Hz (kun trefase)
Kapslingsgrad: IP65

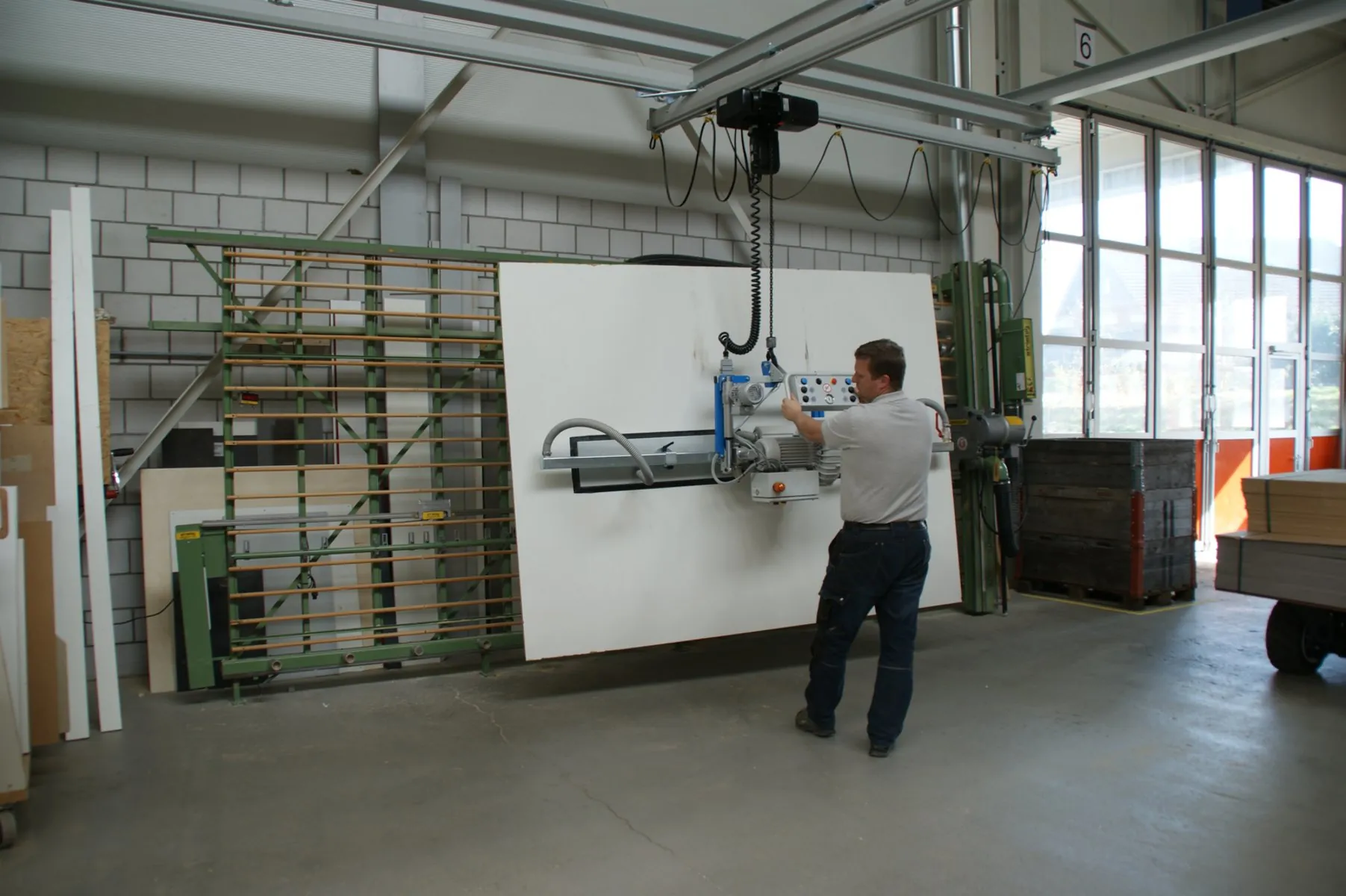

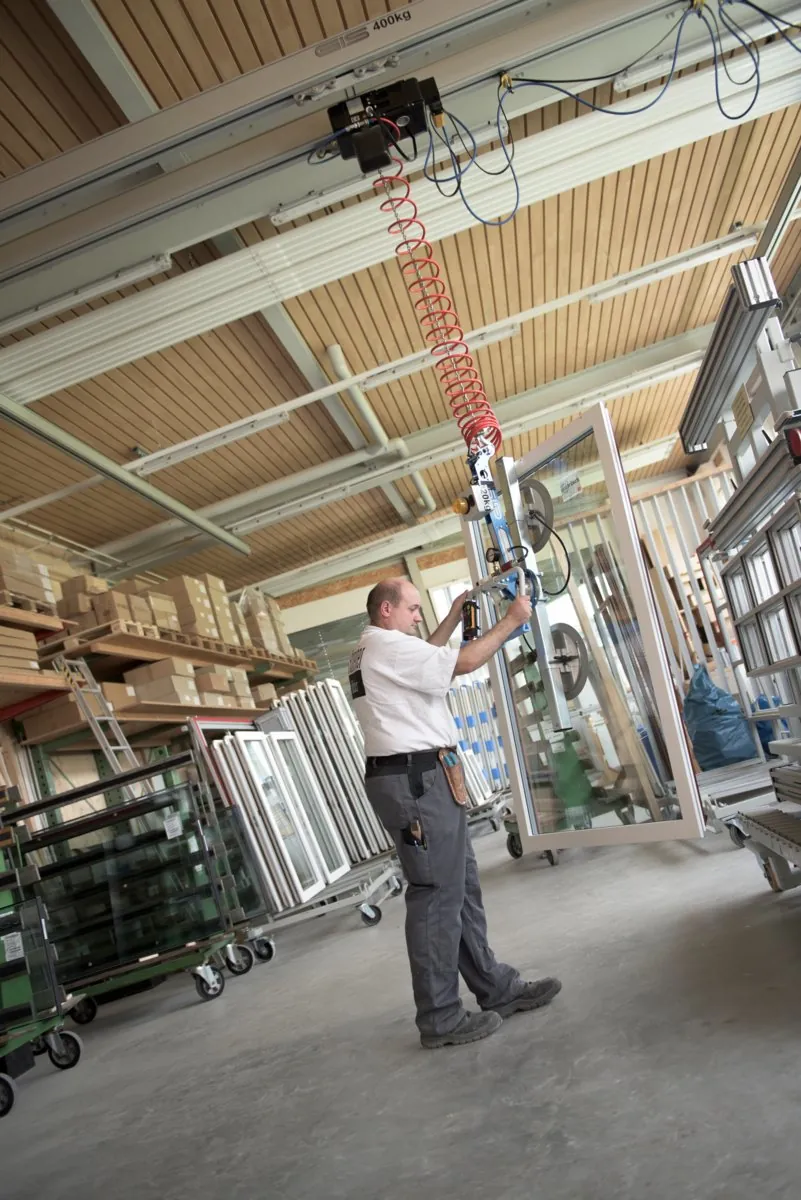

Typiske bruksområder: monteringslinjer, automatisert produksjon, presis håndtering av stanser og støpeformer, håndtering av glass og følsomme laster samt logistikk med flerskiftsdrift

Konfigurer løftekapasitet, løftehøyde, driftsklasse, hastighetsprofil, løpekatt og tilleggsutstyr på nett. Legg deretter taljen i handlekurven eller tilbudslisten. Hver konfigurasjon prises i henhold til den til enhver tid gjeldende prislisten fra GIS-fabrikken.

Egenskaper

Løftekapasitet	100–2500 kg
Løftehøyde	3–60 m
Løftehastighet	opptil 9.6 m/min (trinnløst, 15–87 Hz)
Driftsklasse (ISO/FEM)	M3–M7 (A3–A7)
Beskyttelsesklasse	IP65
Merke	GIS
Samsvar	Maskindirektiv: 2006/42/EC
GIS-modell	GPFU

Modell	Løftekapasitet (driftsklasse)	Løftehastighet (N FU)	Egenvekt (3 m løftehøyde)
GP 250 FU — 1-part	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2-part	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1-part	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2-part	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1-part	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2-part	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU-profilene halverer hastighetene (1.2–6.9 / 0.6–3.5 m/min) for mer presis posisjonering. Kapasitetsområdet for FU er plassert én driftsklasse strengere enn for standard GP-talje. Til gjengjeld er alle kombinasjoner katalogført til og med A7/M7. Frekvensomformer: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radiostøyfilter i henhold til EN 61000 klasse A. GP 1600/2500 FU opptil 6300 kg på forespørsel. Verdiene følger databladene 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
