GIS GP ATEX eksplosjonssikker elektrisk kjettingtalje 100–6300 kg
Pris
Konfigurer taljen nedenfor — pris, vekt og frakt oppdateres fortløpende etter hvert som du velger.
Kategorier:
Elektriske kjettingtaljer
Tagger:
Elektriske taljer,
Verkstedskraner
Volumrabatt — spar opptil 12%
Rabatten beregnes automatisk ut fra delsummen i handlekurven.
| Antall | Rabatt |
|---|---|
| 1 enhet | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% kombinasjonsrabatt når denne bestillingen inneholder varer fra minst to produktkategorier (f.eks. en talje + en svingkran). Kombinert med volumrabatt kan den totale besparelsen bli opptil 15%.
Konfigurer taljen din
Velg kapasitet, spennvidde og tilvalg. Pris, vekt og frakt oppdateres fortløpende.
Trinn 0 — obligatorisk
Hvordan skal du bruke denne taljen?
Velg alternativet som passer best. Hver driftsklasse har sitt eget kapasitetsområde: Jo mer krevende bruken er, desto lavere er den nominelle lasten. Hvis du velger en lavere driftsklasse enn den faktiske bruken krever, bortfaller produsentgarantien, og det er fare for motorhavari. Hvis du er usikker, velger du den høyeste forventede driftsklassen — taljen du faktisk trenger.
Lagre konfigurasjonen
Få en delbar lenke, send PDF-filen til deg selv via e-post, så lagrer vi konfigurasjonen hos oss. Vi bekrefter e-postadressen din med en kort kode før noe sendes.
Tilbakestille konfigurasjonen?
Alle valg (driftsklasse, kapasitet, løftehastighet, løpekatt, tilvalg…) tilbakestilles til standardinnstillingene. Gjeldende antall og leveringsadresse beholdes. Dette kan ikke angres.
Trenger du et skreddersydd tilbud?
Send oss kravspesifikasjonen din via tilbudsskjemaet — dette produktet fylles ut på forhånd, og du kan legge til flere varer i samme forespørsel.

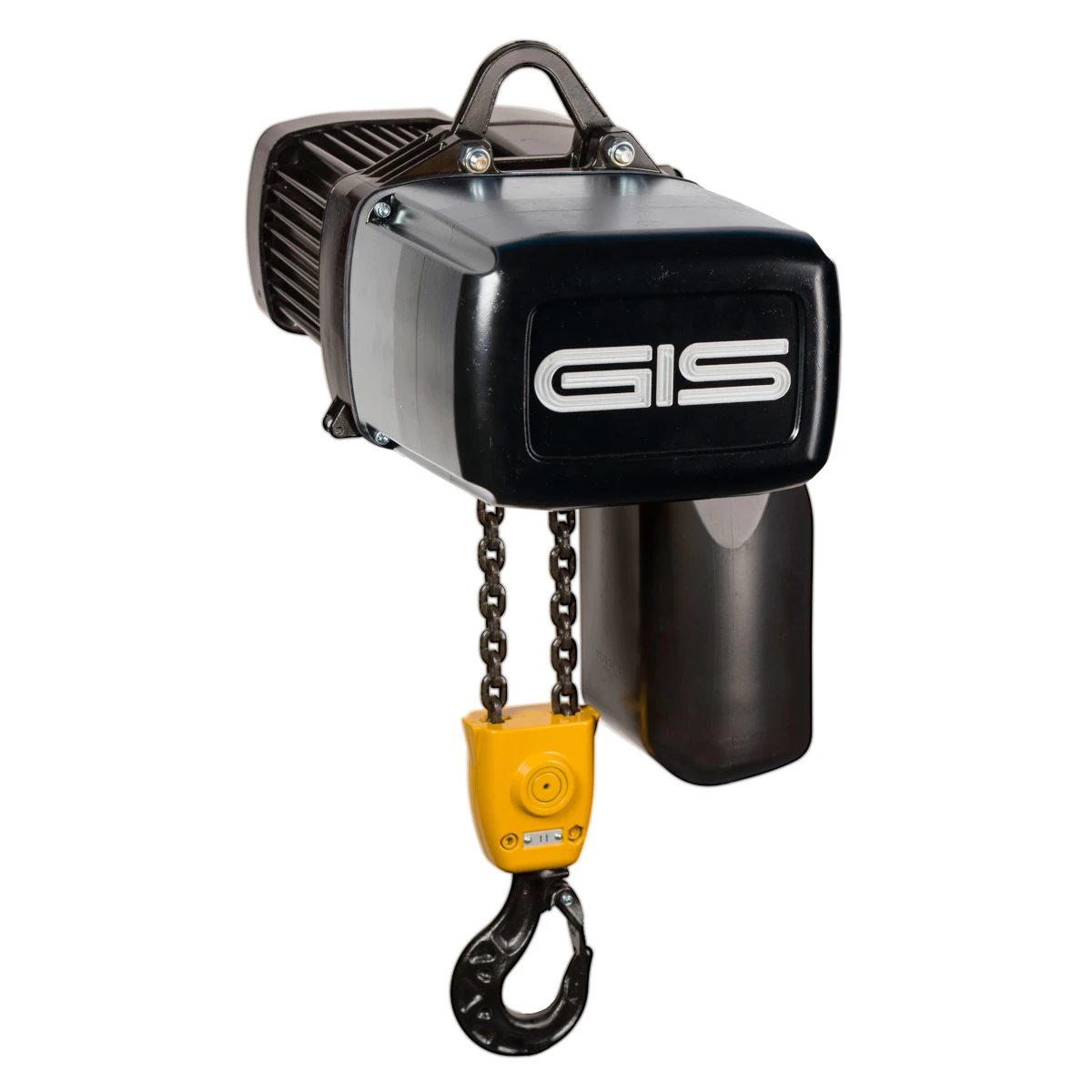

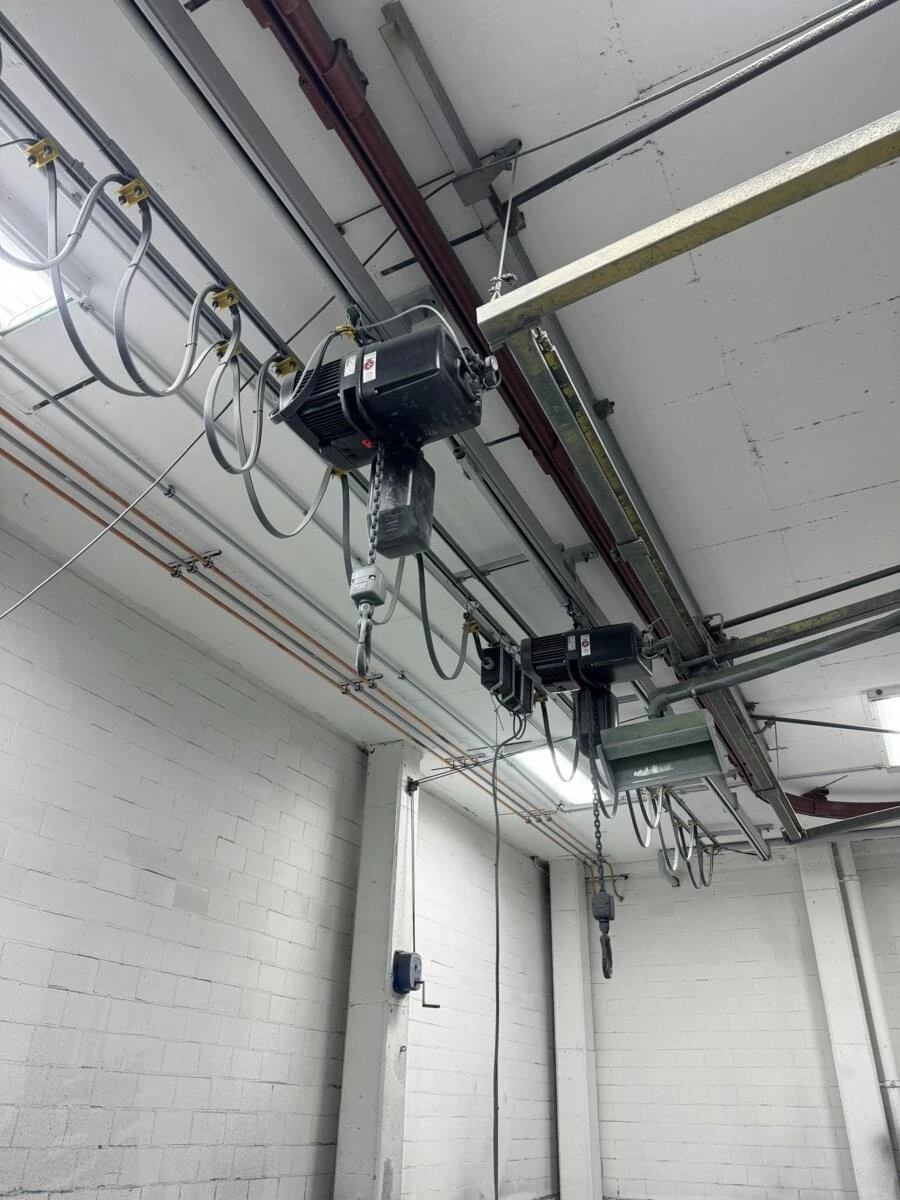

GIS GP ATEX er den eksplosjonssikre utførelsen av den velprøvde elektriske kjettingtaljen GIS GP for eksplosjonsfarlige områder som definert i direktiv 2014/34/EU. Velg den støvbeskyttede modellen GP D for sone 22 (brennbart støv) eller den gasstette modellen GP G for sone 2 (eksplosive gassatmosfærer, inkludert støvbeskyttelse for sone 22). Hver talje leveres med EF-samsvarserklæring, ATEX-vedlegg til bruksanvisningen og kontrollkort.
Viktige egenskaper
- Sertifisert i henhold til ATEX-direktiv 2014/34/EU med EF-samsvarserklæring – utstyrsgruppe II, kategori 3
- Støvbeskyttet GP D for sone 22: II 3D Ex tc IIIA T130 °C Dc – IP65-kapsling, Klixon-temperaturovervåking, giret endebryter, Ex-kabelgjennomføringer og svarte deksler
- Gasstett GP G for sone 2 (og 22): i tillegg II 3G Ex pzc IIA T3 Gc – et overtrykk på 0,4 bar inne i kapslingen hindrer gass, damp eller tåke i å trenge inn. Trykkovervåkingen kobler umiddelbart ut styrespenningen ved tap av lufttrykk
- Den gasstette utførelsen krever lokal trykklufttilførsel på 4–10 bar (pluggbar tilkobling for 6 mm slange)
- Hele kapasitetsområdet for GIS GP fra 100 til 6300 kg (rammestørrelse GP 250 til GP 2500), løftehøyder på 3–60 m og driftsklasser M3–M7
- Manuell (GHF) eller motordrevet (GMF) løpekatt – den motordrevne løpekatten leveres i samme ATEX-utførelse som taljen, med felles overtrykksovervåking for den gasstette versjonen
- ATEX-sertifisert hengende styretablå (med 2 eller 4 knapper og nødstopp). GIS-standardstyretablået med IP65 er fortsatt tilstrekkelig for mange støvapplikasjoner i sone 22
- Sikkerhetsradiostyring er tilgjengelig for den støvbeskyttede utførelsen
- Tilvalg: ekstra brems, eksterne endebrytere, krokoppheng, driftstimeteller, spesialspenninger og CSA/CUS-utførelse
- Oppfyller maskindirektiv 2006/42/EF
Teknisk oversikt
- Modell/SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
- Produktserie: Elektriske kjettingtaljer
- Løftekapasitet: 100–6300 kg
- Løftehøyde: 3–60 m
- ATEX-merking (D): II 3D Ex tc IIIA T130 °C Dc
- ATEX-merking (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
- Driftsklasse: M3–M7 (ISO 4301-1/FEM)
- Strømforsyning: 3 × 400 V / 3 × 230 V, 50 Hz (kun trefase)
- Kapslingsgrad: IP65
- Typiske bruksområder: kjemiske og petrokjemiske anlegg, lakkeringsverksteder, møller og kornsiloer, områder med trestøv, avløpsanlegg og gasshåndtering
Konfigurer løftekapasitet, løftehøyde, driftsklasse, hastighetsprofil, ATEX-beskyttelsesnivå, løpekatt og tilvalg på nett. Legg deretter taljen i handlekurven eller tilbudslisten. Hver konfigurasjon prises i henhold til den gjeldende fabrikkprislisten fra GIS.
Spesifikasjoner
| Modell | Løftekapasitet med 1 kjettingpart (M5) | Løftekapasitet med 2 kjettingparter (M5) | Løftehastighet med 1/2 kjettingparter |
|---|---|---|---|
| GP 250 D/G | 250 kg | 500 kg | 8 / 4 m/min |
| GP 500 D/G | 500 kg | 1000 kg | 8 / 4 m/min |
| GP 1000 D/G | 1000 kg | 2000 kg | 8 / 4 m/min |
| GP 1600 D/G | 1600 kg | 3200 kg | 4 / 2 m/min (NL) |
| GP 2500 D/G | 2500 kg | 5000 kg | 4 / 2 m/min (NL) |
Driftsklassene M3–M7 forskyver området for nominell løftekapasitet på nøyaktig samme måte som for standardtaljen GP (for eksempel løfter GP 2500/2B 6300 kg ved M4). B-profilene for krevende drift er fortsatt tilgjengelige for GP 2500-rammen. Støvbeskyttet utførelse (D): II 3D Ex tc IIIA T130 °C Dc. Den gasstette utførelsen (G) har i tillegg merkingen II 3G Ex pzc IIA T3 Gc og krever lokal trykklufttilførsel på 4–10 bar. Klixon-temperaturovervåking, giret endebryter, Ex-kabelgjennomføringer og IP65 er standard for begge utførelser.
Hva det brukes til
- Elektrisk talje for gjentatte løft ved arbeidsstasjoner, på svingkraner/portalkraner og monorailsystemer.
- Produksjonslinjer, montering og vedlikehold med hyppige sykluser.
- Integrering i maskinbygging.
Denne modellen
Trykkluftdrevet/ATEX: for eksplosjonsfarlige, våte eller støvete områder; krever trykkluft.
Kontroller før du velger
- WLL og driftsklasse for den faktiske syklusfrekvensen
- Løftehøyde og krokvandring
- Hastighet og to hastigheter for finposisjonering
- Løpekatt (manuell/elektrisk) og bjelkeprofil
- Spenning og styring (42 V lavspennings-hengestyring, radio)
- Miljø: støv, fuktighet, temperatur
Ikke egnet for
- Paller på gulvet
- Eksplosjonsfarlige atmosfærer — bruk trykkluftdrevne ATEX-taljer
- Utendørs bruk uten tilstrekkelig kapslingsgrad
Før du bestiller Prosjektprodukt — den endelige konfigurasjonen bekreftes av vårt tekniske team før bestilling.
For å bekrefte riktig konfigurasjon vil vi spørre om følgende:
- Offisiell ATEX-soneklassifisering: gass eller støv, gruppe, temperaturklasse, påkrevd kategori/EPL, omgivelsestemperatur? 'ATEX' er ikke en spesifikasjon. Uten en offisiell soneklassifisering skal utstyr ikke velges automatisk.
- Tyngste last og hvor ofte per time / per dag? Driftsklassen (FEM/ISO) må samsvare med syklusfrekvensen, ellers overopphetes taljen og slites raskt. WLL alene avgjør aldri modellen.
- Løftehøyde (krokens bevegelsesvei) og tilgjengelig fri høyde mellom bjelke/krok og last? Kjettinglengden må dekke krokens bevegelsesvei; talje + løpekatt + krokhøyde må passe innenfor den frie høyden, målt for hele enheten.
- Finnes det et sertifisert opphengspunkt: bjelke, svingkran, portalkran, kranbane? Bjelkeprofil (IPE/HEA/HEB) og flensbredde/-tykkelse? Uten et opphengspunkt kan taljen ikke brukes; løpekatten må passe til flensen, og bjelken må tåle lasten.
- Tilgjengelig strømforsyning: 3×400 V, 230 V, frekvens; eller trykkluft (trykk og luftmengde ved taljen)? Avgjør elektrisk eller trykkluftdrevet utførelse; enfase begrenser kapasiteten; lufttrykket ved kompressoren er ikke trykket ved taljen.
Vanlige feil som bør unngås
- Det er ikke tilstrekkelig å skrive «ATEX» — hele installasjonen (talje, løpekatt, styring, kabel) må samsvare med den klassifiserte sonen.
Nyttig å ha klart: Soneklassifiseringsdokument · Stoff (gass/støv) · Temperatur · Drift · Bjelke og dimensjoner
Egenskaper
| Løftekapasitet | 100–6300 kg |
|---|---|
| Løftehøyde | 3–60 m |
| ATEX-utførelse | Støvtett GP D — Sone 22, Gassikker GP G — sone 2 + 22 |
| Driftsklasse (ISO/FEM) | M3–M7 (A3–A7) |
| Beskyttelsesklasse | IP65 |
| Merke | GIS |
| Samsvar | ATEX-direktiv: 2014/34/EU, Maskindirektiv: 2006/42/EC |
| GIS-modell | GP ATEX |
| Modell | Løftekapasitet med 1 kjettingpart (M5) | Løftekapasitet med 2 kjettingparter (M5) | Løftehastighet med 1 / 2 kjettingparter |
|---|---|---|---|
| GP 250 D/G | 250 kg | 500 kg | 8 / 4 m/min |
| GP 500 D/G | 500 kg | 1000 kg | 8 / 4 m/min |
| GP 1000 D/G | 1000 kg | 2000 kg | 8 / 4 m/min |
| GP 1600 D/G | 1600 kg | 3200 kg | 4 / 2 m/min (NL) |
| GP 2500 D/G | 2500 kg | 5000 kg | 4 / 2 m/min (NL) |
Driftsklassene M3–M7 forskyver området for nominell løftekapasitet på nøyaktig samme måte som på standard GP-taljen (f.eks. har GP 2500/2B en løftekapasitet på 6300 kg ved M4). B-profilene for tung drift er fortsatt tilgjengelige på GP 2500-rammen. Støvsikker utførelse (D): II 3D Ex tc IIIA T130 °C Dc. Gassikker utførelse (G) omfatter i tillegg II 3G Ex pzc IIA T3 Gc og krever 4–10 bar trykkluft på installasjonsstedet. Klixon-temperaturovervåking, giret endebryter, Ex-kabelgjennomføringer og IP65 er standard på begge utførelsene.
